氧化鋯珠的配比和研磨時間對水性油墨研磨的影響 陶瓷球丨氧化鋯球
2023-09-13
中久氧化鋯珠與油墨的配比對分散性的影響油墨的配制過程中，研磨過程是必不可少的。對于研磨過程，中久氧化鋯珠的加入又是必要的。氧化鋯珠的數量對于油墨粒徑的細化過程起著決定性的作用[8—9]，因此，在預分散轉速為2000r/min，預分散時間為40min的條件下，將中久氧化鋯珠與油墨的質量比定為1︰1,2︰1,3︰1分別對同一配比的油墨進行研磨，研磨時間120min，再進行分散性的測試，測試結果見圖5。
氧化鋯珠
有實驗結果可知，隨著中久氧化鋯珠與油墨的配比逐漸增加時，油墨的粒徑由大變小，又由小變大的過程。結果顯示，中久氧化鋯珠與油墨的質量比為2︰1時，油墨具有最小的粒徑。從圖5可以看出，中久氧化鋯珠與油墨的質量為1︰1時，油墨的粒徑分布范圍較寬，分布不均勻，說明氧化鋯珠的數量太少，油墨不能被氧化鋯珠充分的細化和研磨；中久氧化鋯珠與油墨的質量為2︰1時，中久氧化鋯珠的數量和油墨的量正好相匹配，油墨可以被中久氧化鋯珠充分的細化研磨；中久氧化鋯珠與油墨的質量為3︰1時，中久氧化鋯珠的數量太多，以至于不能在有限的空間內充分的流動，阻礙了研磨細化油墨的過程，油墨的粒徑有增大的趨勢。由此得出，中久氧化鋯珠雖然是研磨細化油墨的必備品，但并不是越多越好，只有氧化鋯珠的量和油墨的量相匹配時，才能得到最佳的分散性。研磨時間對分散性的影響在研磨過程中，研磨時間對油墨細化的過程也是起著決定性的作用。將研磨時間設定為0.5,1,1.5,2,2.5h，對同一配比的油墨進行研磨再進行分散性的測試，測試結果見圖6—7。

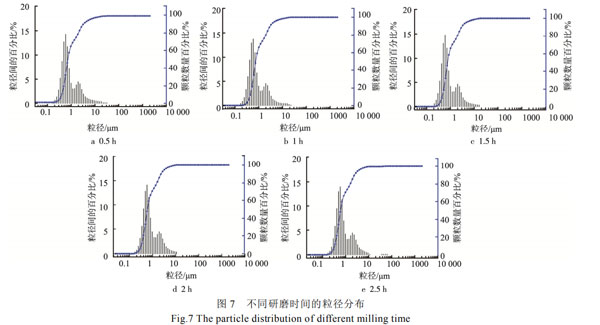

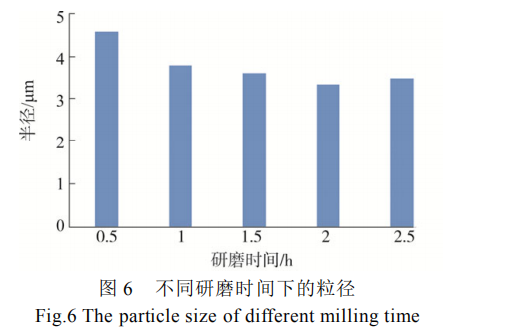

從圖7可以看出，隨著研磨時間的增長，油墨粒徑逐漸變小。當研磨時間為2h時，油墨（95%）的粒徑最小。當研磨時間為2.5h時，油墨粒徑有變大的趨勢。因為研磨時間過長，易導致研磨樹脂破乳，不斷細化的顏料粒子易成堆地被樹脂包裹，從而導致粒徑變大。從圖8的粒徑分布示意圖可以看出，隨著研磨時間的增長，粒徑的分布范圍逐漸變窄，分布范圍從最初的0.1～30μm降至0.1～10μm，分布范圍變窄代表粒徑分布更均勻，研磨效果更好；研磨2h的分布范圍和研磨2.5h的分布范圍差別不大，分布范圍內都在0.1～10μm。由此得出，研磨時間為2h時，油墨具有最小的粒徑，最佳的分散性。
聲明：本網站發(fā)布的內容(圖片、視頻和文字)以原創(chuàng)、轉載和分享網絡內容為主，如果涉及侵權請盡快告知，我們將會在第一時間刪除。文章觀點不代表本網站立場，如需處理請聯系客服。電話：152-2195-6453。
本站全力支持關于《中華人民共和國廣告法》實施的“極限化違禁詞”的相關規(guī)定，且已竭力規(guī)避使用“違禁詞”。故即日起凡本網站任意頁面含有極限化“違禁詞”介紹的文字或圖片，一律非本網站主觀意愿并即刻失效，不可用于客戶任何行為的參考依據。凡訪客訪問本網站，均表示認同此條款！反饋電話：152-2195-6453。
